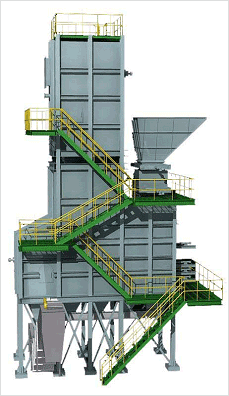

스토커 소각로

연결 홈페이지.

http://www.gandtech.co.kr/sub/bus_01.php



폐기물은 소각로내가 착화온도 이상의 고온에서 스토커 상부에 투입하며 연소와 함께 화층을 형성한다. 연소효율을 향상시키기 위해 스토커는 고정식과 이동식을 설치하여 일정주기로 이동식 스토커가 구동하여 폐기물을 교반, 반적 및 이동시켜 폐기물을 완전연소가 가능하며 또한 연속적인 폐기물의 소각이 가능하다. 연소에 필요한 공기는 스토커 하부에서 균등하게 공급하며 소각후 남은 소각재는 스토커하부의 재처리설비로 낙하시켜 냉각 및 배출하여 처리한다. ㆍ생활폐기물 ㆍ산업폐기물 ㆍ5톤/일 ~ 200톤/일 ㆍ연소가 안정적으로 가장 널리 사용 ㆍ조대폐기물을 전처리 없이 소각 가능 ㆍ다종의 폐기물처리가 가능하고 액상폐기물의 동시처리도 가능 ㆍ건조슬러지의 함유율이 15% 정도까지 처리 가능 ㆍ용융성폐기물(플라스틱류 등)의 함유율이 30% 정도까지 처리 가능 ㆍ스토커의 지속적인 유지보수 필요 ㆍ연소 배가스의 발생량이 비교적 많다.

ㆍ계단형 왕복동식 스토커   고정스토커 및 이동스토커의 순환배열 구조로 스토커의 상대적인 반복운동으로 인한 폐기물의 절단, 혼합 및 교반효과 우수 ㆍ스토커 세분화 제어   고정스토커 및 이동스토커를 연소단별로 세분하여 제어 가능한 구조로 폐기물의 변동시에도 안정적인 소각이 가능 ㆍ내구성이 우수한 기계메커니즘   고온의 상태에서 지속적인 반복운동를 충분하게 견딜수 있는 내구성이 우수한 기계적메커니즘 확보 (TYPE A) (TYPE B)

ㆍ내구성이 우수한 재질   내열 및 Non-Scaling성의 특수주물 재질로 왕복구동시 지속적인 마모에 대비한 충분한 두께 선정으로 내구성이 우수 ㆍ스토커 냉각효율 우수   연소공기가 스토커 하부, 측부, 후면부로 원활하게 흐를 수 있는 구조로 스토커의 냉각효율이 우수하며 고발열량의 페기물 소각시는 냉각핀을 설치하여 스토커의 열부하 집중을 방지 ㆍ적정한 간극유지가 가능한 구조   스토커가 열팽창를 고려하여 적정한 간극유지턱을 설치하여 항상 연소용공기가 안정적으로 공급가능한 구조 (TYPE A) (TYPE B)

<처리공정도>

<시설배치도>
